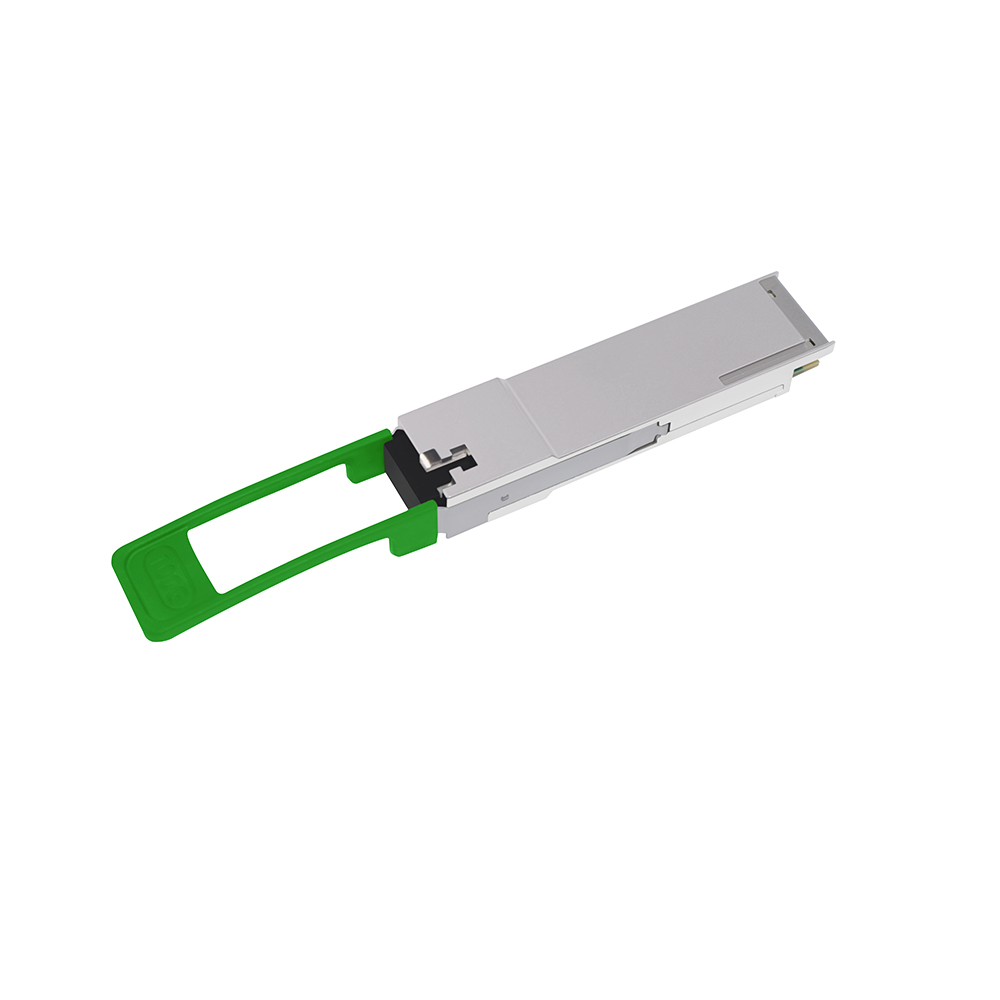

 FIBERTOP 100G QSFP28 ER1 BIDI TX1305NM/RX1309NM 30 km LC DOM optisches Transceiver-Modul
100G QSFP28 BIDI 30km
QSFP28 100G ER4 BIDI Transceiver Module

FIBERTOP 100G QSFP28 ER1 BIDI TX1305NM/RX1309NM 30 km LC DOM optisches Transceiver-Modul



Artikelnummer: QFP-BP59HG-30DC-FSZ



Produkt Höhepunkte



Unterstützt 100GBASE-ER1 BIDI



Spursignalisierungsrate 106,25 Gbit/s mit PAM4



Bis zu 30 km Übertragung mit SMF, EML-Laser und APD-Empfänger



4x25,78 Gbit/s mit elektrischer NRZ-Schnittstelle (CAUI-4), QSFP28 MSA-Gehäuse mit Simplex-LC-Anschluss



Unterstützt KP4 FEC im Modul, I2C-Schnittstelle mit integrierter digitaler Diagnoseüberwachung



Einzelne +3,3-V-Stromversorgung, Energieverbrauch <4W



Entspricht den Standards 802.3cu, SFF-8636 und SFF-8679.Entspricht den optischen Spezifikationen 100G Lambda MSA 100G-ER1



Entspricht der EU-Richtlinie 2015/863/EU, Betriebsgehäusetemperatur: 0 bis +70 °C









Jetzt anfragen DATA SHEET

PRODUKTKATEGORIEN
Neue Produkte



FIBERTOP 100G QSFP28 ER1 BIDI TX1305NM/RX1309NM 30 km LC DOM optisches Transceiver-Modul



Der 100G QSFP28 ER1 BIDI ist für optische Kommunikationsanwendungen über 30 km konzipiert.

Es ist für den Dienst mit Singlemode-Glasfaser in der Hochgeschwindigkeitsdatenkommunikation mit 100 Gbit/s vorgesehen.

Die optischen Signale werden über einen handelsüblichen Standard-LC-Stecker auf eine Singlemode-Faser gemultiplext.



Technische Spezifikation

Herstellername FIBERTOP FIBERTOP-Teilenummer(n) QFP-BP59HG-30DC
Transceiver-Typ ER1 Erreichen 30 km
Wellenlänge

TX1305NM/RX1309NM

 Formulartyp QSFP28
Geschwindigkeitsbeschreibung 100 Gbit/s Medien SMF
Verbinder LC Aussterbeverhältnis >5,0 dB
TX-Leistung 0~5,6 dBm Empfangsempfindlichkeit <-12,5 dBm
Anwendungen

Rechenzentrum

100-Gigabit-Ethernet

 Umfeld

Betriebs:0°C bis 75°C

Lagerung: -40°C bis 85°C







Qualitätskontrolle





Qualitätszertifikat

FIBERTOP hat eine strenge Kontrolle über die Qualität aller Produkte, einschließlich strenger Qualifikationsprüfungen für Materiallieferanten, eines umfassenden Qualitätsmanagementsystems und einer Produktionsprozesskontrolle, die den Zertifizierungen und Sicherheitsstandards entsprechen. Unsere Produkte entsprechen Industriestandards und gängigen Qualitätszertifizierungen wie ISO 9001, CE, RoHS, CE, REACH, FCC, FDA, CB, UL usw.



  • Hervorragende Qualität ist die Grundlage für das Überleben und die Entwicklung von FIBERTOP.
  • Unser Forschungs- und Entwicklungsteam besteht aus Experten mit umfassender Erfahrung in der Telekommunikationsbranche.
  • Unsere Materiallieferanten sind erstklassige Hersteller der Branche.
  • Wir verfügen über die OEM-Qualifikation für erstklassige Systemgerätehersteller.













FIBERTOP bietet Kundendienst in strikter Übereinstimmung mit Chinesisches Verbraucherschutzrecht und Produktqualitätsgesetz der Volksrepublik China. Die Mängelhaftungsfrist richtet sich für jedes Produkt nach Material, Verarbeitung, Nutzungshäufigkeit und Lebensdauer. Die Rückgabe-, Ersatz- und Reparaturdienste sind wie folgt:






Rückgabe innerhalb von 30 Tagen


Ersatz bis zu 1 Jahr


Bis zu 5 Jahre Garantie

  • Garantieprozess

Geben Sie relevante Informationen an (z. B. Bestellnummer, Produktmodell, Produktseriennummer, Produktetikett usw.) → Beschreiben Sie die Probleme, auf die Sie stoßen → FIBERTOPSFP bestätigt, dass das Produkt vollständig ist und sich noch in der Garantiezeit befindet → Senden Sie das Produkt an FIBERTOP zurück SFP-Reparaturzentrum.

Notiz: Die Garantiedauer des Reparatur- oder Ersatzprodukts richtet sich nach der längeren Zeit, entweder der verbleibenden Garantiezeit des Originalprodukts oder neunzig Tagen nach der Reparatur.



  • Fordern Sie eine Reparatur an

Wenn Ihre FIBERTOP-Produkte repariert werden müssen (RMA-Return-Material-Autorisierung), wenden Sie sich bitte an Ihren Verkaufsberater, um einen zeitnahen Service für Sie bereitzustellen.



  • Kostenlose Wartungsartikel

Garantiereparatur in zwei Jahren:1. Kein vom Menschen verursachter Schaden; 2. Produktqualitätsprobleme, die durch Konstruktionsfehler oder Materialprobleme verursacht werden



  • Die folgenden Zustände werden nicht repariert

• Beurteilung durch das Wartungszentrum, da es sich nicht um FIBERTOP-Produkte handelt;

• Das Auftreten von vom Menschen verursachten Schäden;

• Durch Gebrauch verursachte Endflächenschäden;

• Nicht zutreffende Artikel, die in der Garantieerklärung aufgeführt sind.



  • Garantiebeschreibung

• FIBERTOP garantiert, dass alle Produkte von der Rohstoffbeschaffung bis zum Produktionsprozess einer strengen Qualitätskontrolle unterliegen. Wenn sich je nach den von den Kunden angesprochenen Problemen herausstellt, dass die fehlerhaften Produkte auf Rohstoffe oder den Produktionsprozess zurückzuführen sind, bietet FIBERTOP kostenlose Reparatur- oder Ersatzdienste an.

• Die Garantiebedingungen decken keine Schäden am Produkt ab, die durch unsachgemäße Installation, Unfallkatastrophen, Naturkatastrophen, Missbrauch, Missbrauch, unzureichende oder übermäßige Stromversorgung, fehlerhaften Betrieb, schlechte Umgebungsbedingungen und unbefugte Demontage, Reparatur oder Modifikation verursacht wurden.

• Die Garantie gilt auch nicht für gebrauchte oder unbefugte Weiterverkäufe von Produkten;

• Die FIBERTOP-Garantie garantiert nur, dass Kunden beim Kauf defekter oder beschädigter Produkte Reparatur- und Ersatzdienste in Anspruch nehmen können; FIBERTOP ist nicht verpflichtet, für Modulschäden und Reparaturbedarf, die durch andere im Einsatz befindliche Geräte verursacht werden, Schadensersatz zu leisten oder die Verantwortung dafür zu übernehmen.

• Die Garantie deckt keine Probleme ab, die durch Software von Drittanbietern oder angeschlossene zugehörige Geräte usw. verursacht werden.

FIBERTOP hält stets an dem Konzept „Fokus, Innovation und Fortschritt“ fest und ist bestrebt, jedem Benutzer zuverlässige Produkte und begeisterte Dienstleistungen zu bieten.





    Nettogewicht
 / Bruttogewicht (mit Paket） 0,32 kg






Packung mit 1~20 Stück
  Schritt 1 Schritt 2
  Schritt 3 Schritt 4

Packung mit 21–80 Stück
  Schritt 1 Schritt 2
  Schritt 3 Schritt 4

Packung mit 81 bis 160 Stück oder mehr
  Schritt 1 Schritt 2
  Schritt 3 Schritt 4





VERSANDART



FIBERTOP hat eine langfristige Zusammenarbeit mit großen globalen Logistikunternehmen aufgebaut, um Vertriebsdienstleistungen in mehr als 200 Länder und Regionen anzubieten.



Empfangsregion Logistiktyp Aktualität
Hongkong, Macau und Taiwan SF 1~2 Tage
FedEx IP 1–3 Tage
FedEx IE 4~6 Tage
DHL 2~5 Tage
Überseeregionen UPS 1~3 Tage
FedEx 1~3 Tage
DHL 2~5 Tage





Notiz: 1. Pünktlichkeit ist die geschätzte Lieferzeit. In einigen abgelegenen Gebieten kann sich die Lieferung verzögern. Die spezifische Lieferzeit ist maßgebend.



2. Wenn Sie ein Logistikunternehmen angeben müssen, wenden Sie sich bitte an den Kundendienst oder Ihren Vertriebsmitarbeiter.











FIBERTOP verfügt über mehr als 10 Jahre Erfahrung im Bereich F&E-Technologie und mehr als 100 erfolgreiche Fälle. Mit umfangreicher Erfahrung und Forschungs- und Entwicklungsstärke verfügen wir über ein komplettes Leistungspaket vom Kernsystemdesign über das Kompatibilitätsdesign von SFP-Transceivern bis hin zur Fertigstellung des Endprodukts. Wir können die Bedürfnisse unserer Kunden durch die Bereitstellung maßgeschneiderter Hochleistungsprodukte und -produkte auf jeden Fall erfüllen Lösungen zum ersten Mal.



Produktanpassung





Fs_label.svg

Etikett

Fs_colour.svg

Farbe

Fs_model.svg

Modell

Fs_length.svg

Länge

Fs_function.svg

Funktion













Schemaanpassung







Geschäft





Rate





Distanz





FIBERTOP konzentriert sich auf kundenorientierte Lösungen und bietet technischen Support.



Wir können das Design basierend auf Ihrer ursprünglichen Lösung optimieren und Ihnen außerdem eine komplette Netzwerklösung, zugehörige Produkte und technischen Support bieten.









100G QSFP28 BIDI 10 km ~ 30 km Transceiver

QFP-BP23HG-10DC 100G LR1 BIDI QSFP28 Transceiver SMF 1271 nm/1311 nm 10 km LC DOM 0–70 ℃
QFP-BP32HG-10DC
 100G LR1 BIDI QSFP28 Transceiver SMF 1311 nm/1271 nm 10 km LC DOM 0–70 ℃
QFP-BP23HG-20DC 100G LR1 BIDI QSFP28 Transceiver SMF 1291 nm/1311 nm 20 km LC DOM 0–70 ℃
QFP-BP32HG-20DC 100G LR1 BIDI QSFP28 Transceiver SMF 1311 nm/1291 nm 20 km LC DOM 0–70 ℃
QFP-BP59HG-30DC
 100G ER1 BIDI QSFP28 Transceiver SMF 1305 nm/1309 nm 30 km LC DOM 0–70 ℃
QFP-BP95HG-30DC 100G ER1 BIDI QSFP28 Transceiver SMF 1309 nm/1305 nm 30 km LC DOM 0–70 ℃
QFP-LW31HG-80DC
 100G ZR4 QSFP28 Transceiver SMF 1310 nm 80 km LC DOM 0-70 ℃
