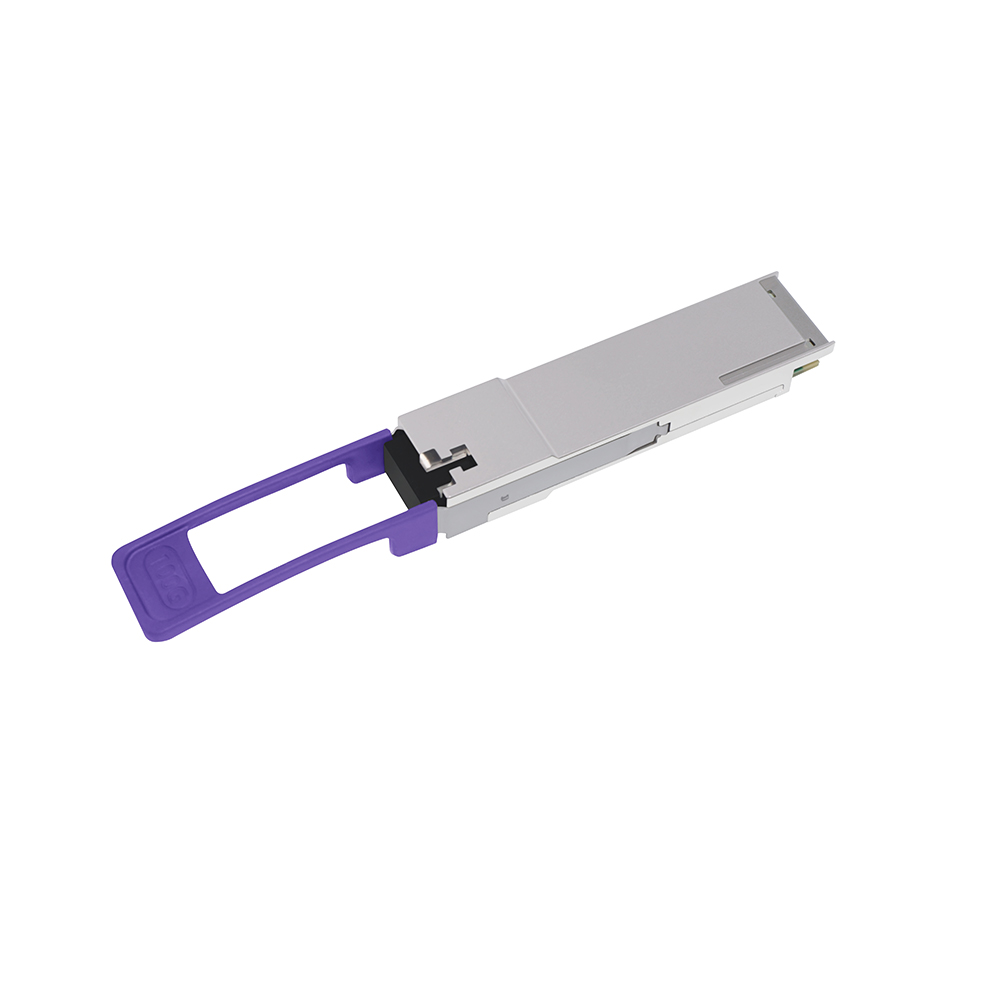

 FIBERTOP 100G QSFP28 BiDi LR 10 km 1271 nm/1331 nm SM LC optisches Transceiver-Modul
100G QSFP28 BiDi LR

FIBERTOP 100G QSFP28 BiDi LR 10 km 1271 nm/1331 nm SM LC optisches Transceiver-Modul



Artikelnummer: QFP-BP23HG-10DC



Produkt Höhepunkte



Spursignalisierungsrate 106,25 Gbit/s mit PAM4



Bis zu 10 km Übertragung mit SMF



EML-Laser und PIN-Empfänger



4x25,78 Gbit/s mit elektrischer NRZ-Schnittstelle (CAUI-4)



Unterstützt KP4 FEC im Modul



Elektrische Hochgeschwindigkeits-I/O-Schnittstelle



I2C-Schnittstelle mit integrierter digitaler Diagnoseüberwachung

Jetzt anfragen DATA SHEET

PRODUKTKATEGORIEN
Neue Produkte

FIBERTOP 100G QSFP28 BiDi LR 10 km 1271 nm/1331 nm SM LC optisches Transceiver-Modul



Das FIBERTOP QFP-BP23HG-10DC BIDI QSFP28 LR 100G-Einzelfaser-Transceivermodul (Tx1271 / Rx1331 nm) ist für den Einsatz in 100-Gigabit-Ethernet-Verbindungen über 10 km Singlemode-Glasfaser konzipiert. Das Modul verfügt über ein optisches Signal mit einem Kanal und arbeitet mit den Wellenlängen 1271 nm und 1331 nm. Konform mit dem QSFP28 MSA. Über die I2C-Schnittstelle stehen digitale Diagnosefunktionen zur Verfügung, wie im QSFP28 MSA spezifiziert.





Technische Spezifikation

Herstellername FIBERTOP FIBERTOP-Teilenummer(n) QFP-BP23HG-10DC
Transceiver-Typ QSFP28 BiDi Erreichen 10 km
Wellenlänge 1271 nm/1331 nm Formulartyp QSFP28
Geschwindigkeitsbeschreibung 100G Medien SMF
Verbinder LC-Simplex Aussterbeverhältnis >3,5 dB
TX-Leistung -1,4~+4,5 dBm Empfangsempfindlichkeit <-6,1 dBm
Anwendungen

100GBASE-LR BIDI

 Umfeld

Betrieb: 0 bis 70 °C









Qualitätskontrolle





Qualitätszertifikat

FIBERTOP hat eine strenge Kontrolle über die Qualität aller unserer Produkte, einschließlich unseres strengen Qualifikationsaudits für Materiallieferanten, eines umfassenden Qualitätsmanagementsystems und einer Produktionsprozesskontrolle, die den Zertifizierungen und Sicherheitsstandards entsprechen. Unsere Produkte entsprechen Industriestandards und gängigen Qualitätszertifizierungen wie ISO 9001, CE, RoHS, CE, REACH, FCC, FDA, CB, UL usw.



  • Hervorragende Qualität ist die Grundlage für das Überleben und die Entwicklung von FIBERTOPSFP.
  • Unser Forschungs- und Entwicklungsteam besteht aus Experten mit umfassender Erfahrung in der Telekommunikationsbranche.
  • Unsere Materiallieferanten sind erstklassige Hersteller der Branche.
  • Wir verfügen über die OEM-Qualifikation für erstklassige Systemgerätehersteller.











FIBERTOP bietet Kundendienst in strikter Übereinstimmung mit Chinesisches Verbraucherschutzgesetz & Produktqualitätsgesetz der Volksrepublik China. Die Mängelhaftungsfrist richtet sich für jedes Produkt nach Material, Verarbeitung, Nutzungshäufigkeit und Lebensdauer. Die Rückgabe-, Ersatz- und Reparaturdienste sind wie folgt:






Rückgabe innerhalb von 30 Tagen


Ersatz bis zu 1 Jahr


Bis zu 5 Jahre Garantie

  • Garantieprozess

Geben Sie relevante Informationen an (z. B. Bestellnummer, Produktmodell, Produktseriennummer, Produktetikett usw.) → Beschreiben Sie die Probleme, auf die Sie stoßen → FIBERTOP bestätigt, dass das Produkt vollständig ist und sich noch in der Garantiezeit befindet → Senden Sie das Produkt an FIBERTOP zurück Reparaturzentrum.

Notiz:Die Garantiezeit des Reparatur- oder Ersatzprodukts richtet sich nach der längeren Zeit, entweder der verbleibenden Garantiezeit des Originalprodukts oder neunzig Tagen nach der Reparatur.

  • Fordern Sie eine Reparatur an

Wenn Ihre FIBERTOP-Produkte repariert werden müssen (RMA-Return Material Authorization), wenden Sie sich bitte an Ihren Verkaufsberater, um Ihnen rechtzeitig Service zu bieten.



  • Kostenlose Wartungsartikel

Garantiereparatur in zwei Jahren: 1. Nicht vom Menschen verursachte Schäden; 2. Produktqualitätsprobleme, die durch Konstruktionsfehler oder Materialprobleme verursacht werden.



  • Die folgenden Zustände werden nicht repariert

• Das Wartungszentrum beurteilt Produkte, die nicht von FIBERTOP stammen.

• Das Auftreten von vom Menschen verursachten Schäden;

• Durch Gebrauch verursachte Endflächenschäden;

• Nicht zutreffende Artikel, die in der Garantieerklärung aufgeführt sind.



  • Garantiebeschreibung

• FIBERTOP garantiert, dass alle Produkte von der Rohstoffbeschaffung bis zum Produktionsprozess einer strengen Qualitätskontrolle unterliegen. Je nach den von den Kunden aufgeworfenen Problemen. Wenn bestätigt wird, dass das fehlerhafte Produkt auf Rohstoffe oder den Produktionsprozess zurückzuführen ist, bietet FIBERTOP kostenlose Reparatur- oder Ersatzdienste an;

• Die Garantiebedingungen decken keine Schäden am Produkt ab, die durch unsachgemäße Installation, Unfallkatastrophen, Naturkatastrophen, Missbrauch, Missbrauch, unzureichende oder übermäßige Stromversorgung, fehlerhaften Betrieb, schlechte Umgebungsbedingungen und unbefugte Demontage, Reparatur oder Modifikation verursacht wurden.

• Die Garantie gilt auch nicht für gebrauchte oder unbefugte Weiterverkäufe von Produkten;

• Die FIBERTOP-Garantie garantiert nur, dass Kunden beim Kauf defekter oder beschädigter Produkte Reparatur- und Ersatzdienste in Anspruch nehmen können; FIBERTOP ist nicht verpflichtet, für Modulschäden und Reparaturbedarf, die durch andere im Einsatz befindliche Geräte verursacht werden, Schadensersatz zu leisten oder die Verantwortung dafür zu übernehmen.

• Die Garantie deckt keine Probleme ab, die durch Software von Drittanbietern oder angeschlossene zugehörige Geräte usw. verursacht werden.



FIBERTOP hält stets an dem Konzept „Fokus, Innovation und Fortschritt“ fest und ist bestrebt, jedem Benutzer zuverlässige Produkte und begeisterte Dienstleistungen zu bieten.





    Nettogewicht
 0,046 kg Bruttogewicht (mit Paket） 0,32 kg





Verpackung

Packung mit 1~20 Stück
  Schritt 1 Schritt 2
  Schritt 3 Schritt 4

Packung mit 21–80 Stück
  Schritt 1 Schritt 2
  Schritt 3 Schritt 4

Packung mit 81 bis 160 Stück oder mehr
  Schritt 1 Schritt 2
  Schritt 3 Schritt 4





VERSANDART



FIBERTOP hat eine langfristige Zusammenarbeit mit großen globalen Logistikunternehmen aufgebaut, um Vertriebsdienstleistungen in mehr als 200 Länder und Regionen anzubieten.



Empfangsregion Logistiktyp Aktualität
Hongkong, Macao und Taiwan SF 1~2 Tage
FedEx IP 1–3 Tage
FedEx IE 4~6 Tage
DHL 2~5 Tage
Überseeregionen UPS 1~3 Tage
FedEx 1~3 Tage
DHL 2~5 Tage





Notiz: 1. Pünktlichkeit ist die geschätzte Lieferzeit. In einigen abgelegenen Gebieten kann sich die Lieferung verzögern. Die spezifische Lieferzeit ist maßgebend.



2. Wenn Sie ein Logistikunternehmen angeben müssen, wenden Sie sich bitte an den Kundendienst oder Ihren Vertriebsmitarbeiter.











FIBERTOP verfügt über mehr als 10 Jahre Erfahrung im Bereich F&E-Technologie und mehr als 100 erfolgreiche Fälle. Mit umfangreicher Erfahrung und Forschungs- und Entwicklungsstärke verfügen wir über ein komplettes Leistungspaket vom Kernsystemdesign über das Kompatibilitätsdesign von SFP-Transceivern bis hin zur Fertigstellung des Endprodukts. Wir können die Bedürfnisse unserer Kunden auf jeden Fall erfüllen, indem wir erstmals maßgeschneiderte Hochleistungsprodukte und -lösungen anbieten.



Produktanpassung





Fs_label.svg

Etikett

Fs_colour.svg

Farbe

Fs_model.svg

Modell

Fs_length.svg

Länge

Fs_function.svg

Funktion













Schemaanpassung







Geschäft





Rate





Distanz





FIBERTOP konzentriert sich auf kundenorientierte Lösungen und bietet technischen Support.



Wir können das Design auf der Grundlage Ihrer Originallösungen optimieren und Ihnen außerdem eine komplette Netzwerklösung, zugehörige Produkte und technischen Support bieten.









100G QSFP28 BIDI 100M~30KM Transceiver

QFP-BM85HG-S1DC 100G BIDI SR QSFP28 Transceiver MMF 850/910 nm 100 m LC DOM 0-70 ℃
QFP-BP23HG-10DC 100G BIDI LR QSFP28 Transceiver SMF 1271/1331nm 10 km LC DOM 0–70 ℃
QFP-BP32HG-10DC 100G BIDI LR QSFP28 Transceiver SMF 1331/1271nm 10 km LC DOM 0–70 ℃
QFP-BP23HG-20DC 100G BIDI QSFP28 Transceiver SMF 1291/1311nm 20 km LC DOM 0–70 ℃
QFP-BP32HG-20DC 100G BIDI QSFP28 Transceiver SMF 1311/1291nm 20 km LC DOM 0–70 ℃
QFP-BP59HG-30DC
 100G BIDI QSFP28 Transceiver SMF 1305/1309nm 30 km LC DOM 0–70 ℃
QFP-BP95HG-30DC 100G BIDI QSFP28 Transceiver SMF 1309/1305nm 30 km LC DOM 0–70 ℃
